独自の「X線ステレオ方式®」で基板表面・裏面の切り分け検査を実現

アイビットが提供するX線検査装置の最大の特長は、独自に開発された「X線ステレオ方式®」を採用していることです。

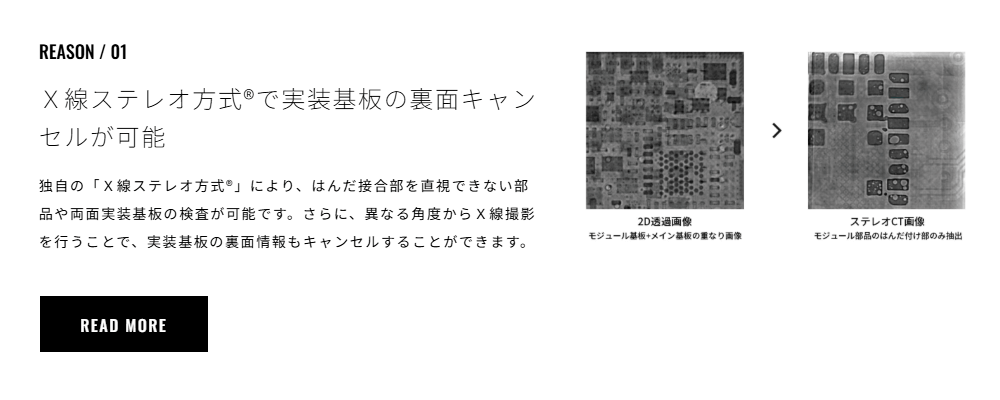

通常のX線検査では、X線が被写体を透過するため、表面・裏面の情報が重なって表示されてしまい、正しい検査をすることが困難でした。その点、アイビットが採用しているX線ステレオ方式®なら、異なる角度からＸ線撮影することで、実装基板の裏面がキャンセルでき、基板表面・裏面の切り分け検査が可能なのです。

さらにCT方式とは異なり断層画像を必要としないことから、わずか4～5秒での裏面キャンセルを行うことができるのも特長の一つです。この方式により、検査精度の大幅な向上はもちろん、再検査や解析にかかる工数の削減にもつながり、製造ラインの効率化と品質保証を実現できるでしょう。

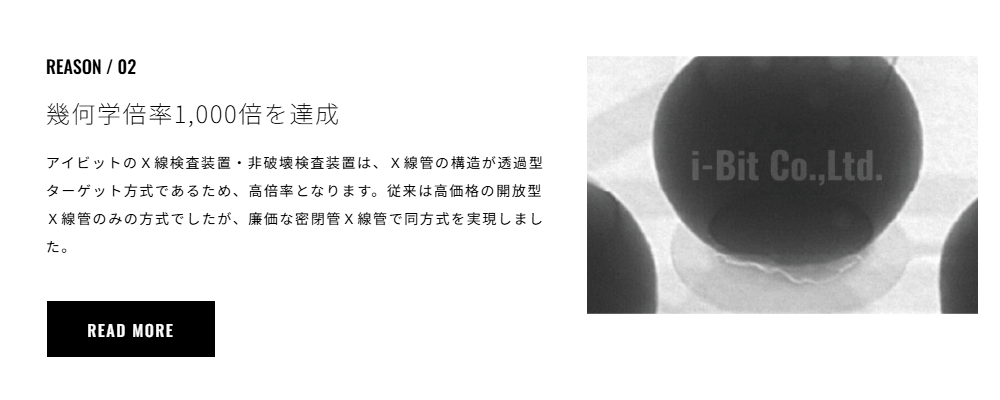

アイビットのX線検査装置は、幾何学倍率1,000倍という高倍率検査が可能です。φ40×40mmのBGAパッケージを一視野で観察することが可能で、はんだボール1個を画面いっぱいで観察できるのです。

じつはX線装置の倍率には、統一された規格がなく、各メーカーの規格で倍率が表示されていることから、同じ倍率でもメーカーによって画像の精度が異なります。その点アイビットは、客観的に測定できる「日本検査機器工業会」の「テストチャート」で測定しているため、より正確な倍率を提示することができるのです。

そして、そんな高倍率を叶えているのは、X線管の構造が透過式ターゲット方式だからです。従来方式のX線管の発生部は、X線管の発生部がX線管の中に深く入っていることから倍率を上げることができませんでしたが、アイビットのX線検査装置はX線の発生部がX線管の表面にあるため、高倍率を実現しています。これにより、品質管理をより確実なものにしてくれるのです。

ハードウェアの性能だけでなく、ソフトウェア面の進化もアイビットの大きな強みです。アイビットでは、毎年の装置点検時にソフトウェアが最新版にアップデートされ、つねに進化した情報での検査を叶えてくれるのです。

ソフトウェアは、アイビットのX線検査装置を実際に利用している顧客からの要望をもとに開発やアップデートを行っていることから、今現場で求められている機能を実装し続けています。そのため、ランニングコストにも優れており、長期的にX線検査装置を活用したい現場に選ばれているのです。

X線検査装置は高度な装置だからこそ、導入後のサポート体制も重要なポイントです。アイビットでは、保守契約を整備しており、契約者には定期点検や故障時の迅速な対応など、万全のアフターフォロー体制を提供しています。

通常X線検査装置は消耗品であるX線管を定期的に交換する必要がありますが、その対応には3か月程度の期間を要してしまいます。その間検査工程をストップせざるを得なくなっていまいますが、保守契約を結んでいる場合は修理期間中に代替管を貸し出してくれるため、継続して検査を行うことができるのです。

また、保守契約には、X線カメラや制御PCなどのサポートも含まれています。万が一トラブルが起きた場合でも、迅速な復旧を可能としているため、企業の損失を抑えてくれるでしょう。このようなサポートがあるからこそ、安心して導入することができるのです。
